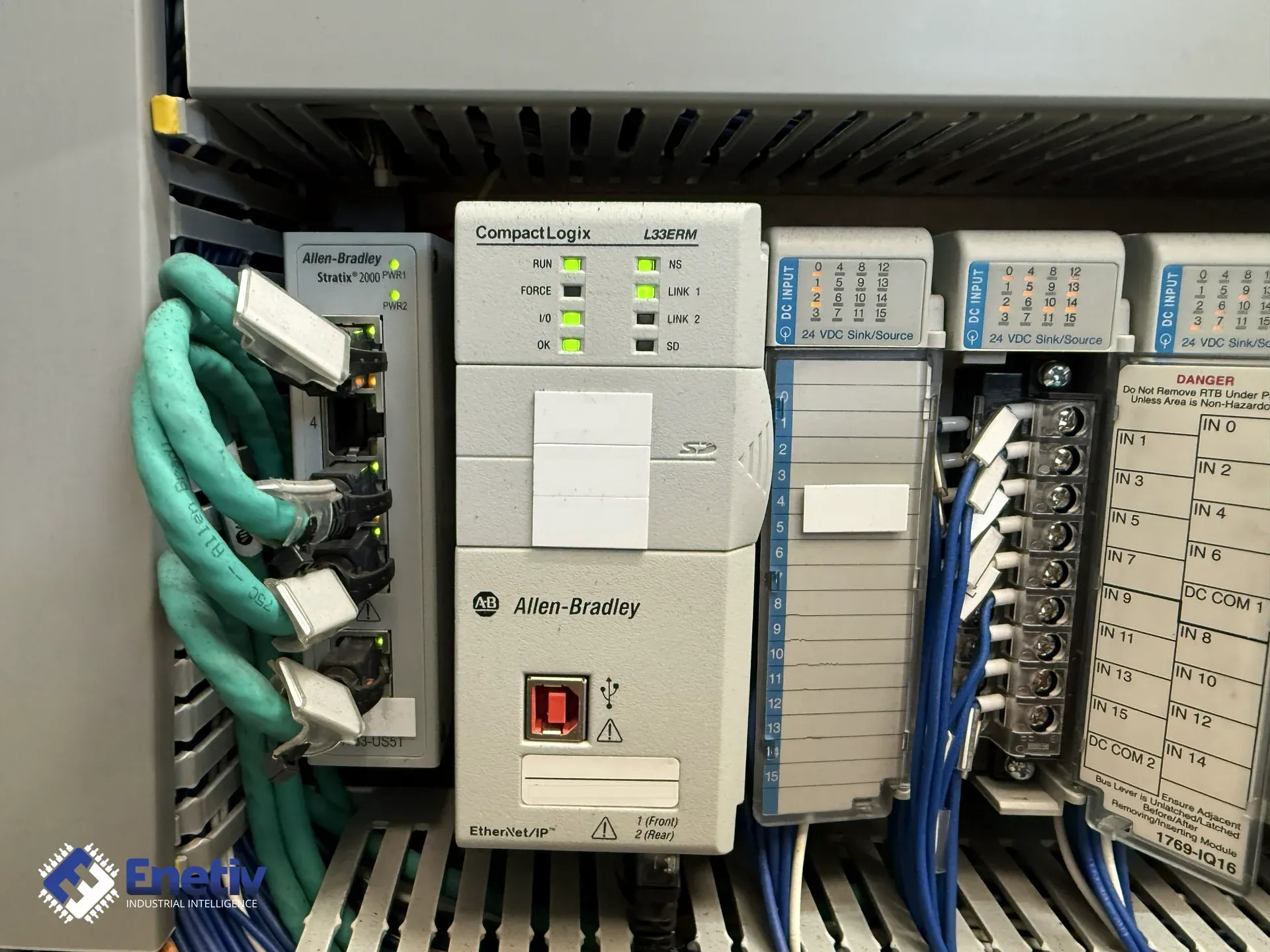

Migracja i modernizacja SLC 500 i PLC-5: Kompletny przewodnik wymiany na CompactLogix i ControlLogix

Wiele zakładów przemysłowych stoi przed koniecznością wycofania przestarzałych sterowników SLC 500 i PLC-5 z powodu końca wsparcia producenta. Ten artykuł wyjaśnia, jakie ryzyka niesie dalsze użytkowanie, jakie nowoczesne platformy wybrać, oraz krok po kroku opisuje proces migracji – od konwersji kodu po modernizację sieci i wykorzystanie systemów 1492 Wiring Conversion.

Dlaczego warto wymienić przestarzałe sterowniki SLC 500 i PLC-5 – ryzyka operacyjne i status cyklu życia

Rockwell Automation promuje migrację z platform SLC 500 i PLC-5 jako oficjalną ścieżkę modernizacji systemów przemysłowych. Utrzymywanie systemów w stanie EOL zwiększa ryzyko nieplanowanych przestojów, podnosi koszty serwisowe i ogranicza możliwość integracji z nowoczesnymi protokołami komunikacyjnymi, takimi jak EtherNet/IP.

• Brak aktualizacji firmware powoduje podatność na nowe zagrożenia bezpieczeństwa.
• Rosnące koszty utrzymania wynikają z ograniczonej dostępności certyfikowanych serwisów i części zamiennych.
• Wymiana jednego elementu (np. modułu I/O) może wymagać całkowitej przebudowy szafy sterowniczej.

Jakie są rekomendowane platformy zastępcze dla konkretnych modeli SLC 500 i PLC-5 – mapowanie legacy → nowoczesne kontrolery

Rockwell proponuje trzy główne rodziny kontrolerów jako następców: CompactLogix 5370/5380, ControlLogix 5580 oraz Micro800. Poniższa tabela prezentuje dopasowanie poszczególnych modeli legacy do odpowiednich platform nowoczesnych, podkreślając najważniejsze korzyści migracyjne.

Featured snippet: Rekomendowane dopasowanie legacy SLC 500 i PLC-5 do nowoczesnych platform to: 1747-L541 (SLC 5/04) → CompactLogix 1769-L33ERM, 1747-L551/L552 (SLC 5/05) → CompactLogix 5069-L306ER, a większe aplikacje PLC-5 → ControlLogix 1756-L81E, przy jednoczesnym zwiększeniu pojemności I/O i wsparciu EtherNet/IP.

Table 1. Legacy to Modern Controller Mapping

Które podejście migracji wybrać: etapowa wymiana (phased migration) czy pełny rip-and-replace – zalety i wady

Rockwell oferuje dwa podstawowe scenariusze:

• Phased migration – wymiana moduł po module przy zachowaniu istniejącego okablowania polowego dzięki systemowi 1492 Wiring Conversion. Minimalizuje przestoje, ale wymaga dokładnego planowania kolejności podmian.
• Rip-and-replace – całkowite usunięcie szafy SLC 500/PLC-5 i instalacja nowej szafy Logix. Skraca czas przełączenia, ale generuje wyższy jednorazowy nakład pracy i wymaga pełnych testów integracyjnych.

W praktyce wiele firm łączy oba podejścia: najpierw migrują krytyczne linie z użyciem adapterów 1492, a po stabilizacji przechodzą na pełny rip-and-replace.

Jak przenieść oprogramowanie z RSLogix 5/500 do Studio 5000 Logix Designer – kroki konwersji i narzędzia

Rockwell udostępnia automatyczne narzędzia do konwersji kodu jako część zestawu rozwiązań migracyjnych. Narzędzie Project Migrator wchodzące w skład Studio 5000 Logix Designer umożliwia translację programów PLC-5 i SLC 500 do formatu Logix. Proces wygląda następująco:

1. Otwórz projekt w RSLogix 500 lub RSLogix 5.
2. Użyj funkcji Save As i wybierz format Logix Designer (ACD).
3. Uruchom Project Migrator, który przetłumaczy instrukcje ladder, timer-y i liczniki na nowy format.
4. Zweryfikuj mapowanie I/O – ręczne dopasowanie punktów wejść/wyjść do nowej struktury CompactLogix/ControlLogix.
5. Przeprowadź testy symulacyjne w Studio 5000 Logix Designer przed wdrożeniem na rzeczywistym sprzęcie.

Warto pamiętać, że automatyczne narzędzia nie obsługują wszystkich niestandardowych funkcji – niektóre bloki funkcyjne mogą wymagać ręcznego refaktoryzowania, a mapowanie I/O zawsze wymaga weryfikacji ręcznej.

Jak zmodernizować sieć: migracja protokołów DH+, Remote I/O i DF1 do EtherNet/IP – dostępne bramki i moduły

Przejście na EtherNet/IP wymaga zastosowania mostów i modułów komunikacyjnych, które tłumaczą starsze protokoły na nowoczesny standard. Rockwell wskazuje, że rozwiązania migracyjne obejmują moduły interfejsów sieciowych umożliwiające taką translację. Najczęściej wykorzystywane rozwiązania to:

• 1756-DHRIO – moduł komunikacji EtherNet/IP z wbudowanym adapterem DH+, montowany w chassis ControlLogix.
• 1747-AENTR – moduł typu gateway montowany w slocie 0 raka SLC 500, który zastępuje sam procesor SLC i udostępnia istniejące moduły I/O jako zdalne I/O dla systemu ControlLogix po EtherNet/IP; nie jest to dodatkowa karta doinstalowywana obok działającego procesora SLC, tylko sposób na dalsze wykorzystanie istniejącego raka I/O po wymianie sterownika.
• 1761-NET-ENI / 1761-NET-ENIW – zewnętrzna bramka szeregowa DF1/DH-485 na EtherNet/IP, podłączana do portu RS-232 starszego procesora (np. SLC 5/03) bez konieczności wymiany procesora – prostsze rozwiązanie na czas przejściowy.
• ProSoft Gateways – seria bramek (np. GP-DH-PLUS, GP-DF1) umożliwiających podłączenie legacy DF1 i Remote I/O do sieci EtherNet/IP.

Featured snippet: Aby migrować z protokołów DH+, Remote I/O i DF1 do EtherNet/IP, użyj mostu 1756-DHRIO, gatewaya raka 1747-AENTR, bramki szeregowej 1761-NET-ENI lub ProSoft Gateways (GP-DH-PLUS, GP-DF1) – w zależności od tego, czy chcesz zachować rak I/O po wymianie procesora, czy tylko dodać Ethernet do istniejącego kontrolera.

Table 2. Technical Comparison of Target Logix Platforms

Jakie narzędzia sprzętowe przyspieszą migrację – systemy 1492 Wiring Conversion i akcesoria

Rockwell oferuje rozwiązania migracyjne obejmujące systemy konwersji okablowania sterownika i I/O. Rodzina 1492 Wiring I/O System umożliwia przeniesienie istniejącego okablowania polowego ze starszych szaf SLC 500/PLC-5 do nowych chassis ControlLogix lub CompactLogix bez konieczności ręcznego przepinania każdego przewodu.

Kluczowe elementy systemu 1492 Wiring Conversion:

• 1492-CABLE – specjalny przewód z wbudowanymi pinami dopasowanymi do obu systemów.
• 1492-IFM – interfejsowy moduł przystosowujący terminale legacy do nowych gniazd.
• 1492-CH1746-4 – gotowy chassis 4-slotowy umożliwiający szybkie podłączenie konwersji I/O.

Featured snippet: System 1492 Wiring Conversion (1492-CABLE, 1492-IFM, 1492-CH1746-4) pozwala przenieść istniejące okablowanie z szaf SLC 500/PLC-5 do nowych kontrolerów CompactLogix/ControlLogix bez rozłączania pól, co redukuje ryzyko błędów i skraca czas przestoju nawet o 90 procent.

Table 3. Legacy vs. Modern Communication Protocol Migration

Table 4. Hardware Migration Kits and Accessories

Gdzie szukać wsparcia i części zamiennych – oferta Enetiv

Enetiv jest dostawcą i pośrednikiem w sprzedaży komponentów automatyki przemysłowej – nowych, używanych i regenerowanych – w tym marek Allen-Bradley (Rockwell Automation), Siemens, Schneider Electric, Bosch (w tym Bosch Rexroth/Indramat) oraz ABB, a także innych marek dostępnych na rynku wtórnym. Oferta obejmuje sterowniki PLC, falowniki, panele HMI oraz urządzenia zewnętrzne, sprzedawane B2B. Zapraszamy do kontaktu: https://enetiv.com/kontakt.

FAQ

Jak sprawdzić, czy mój sterownik SLC 500 jest już w fazie EOL?

Najprostszą metodą jest weryfikacja statusu produktu w sekcji „Product Lifecycle" na stronie Rockwell Automation. Jeśli model nie ma już dostępnych aktualizacji firmware ani wsparcia technicznego, oznacza to, że znajduje się w fazie końcowej (EOL).

Czy mogę migrować kod RSLogix 500 bez ręcznej edycji?

Automatyczna konwersja jest możliwa przy użyciu Project Migrator w Studio 5000 Logix Designer, ale po migracji zawsze należy przeprowadzić ręczną weryfikację mapowania I/O oraz logiki sterującej, ponieważ nie wszystkie niestandardowe bloki są automatycznie tłumaczone.

Jakie są najważniejsze zalety użycia systemu 1492 Wiring Conversion?

System 1492 pozwala zachować istniejące okablowanie polowe, co eliminuje ryzyko błędów przy przepinaniu przewodów i skraca czas przestoju nawet o 90 procent w porównaniu do tradycyjnej wymiany okablowania.

Czy istnieje możliwość częściowego przejścia na EtherNet/IP, pozostawiając niektóre legacy protokoły?

Tak. Dzięki bramkom ProSoft (np. GP-DH-PLUS, GP-DF1) można utrzymać wybrane segmenty DH+ lub DF1, stopniowo przełączając kolejne odcinki sieci na EtherNet/IP bez przerywania produkcji na całej instalacji naraz – co pozwala rozłożyć koszt i ryzyko migracji sieciowej na kilka etapów zamiast jednorazowej, kompleksowej wymiany.
