Co zrobić, gdy psuje się panel HMI, a wsparcie producenta wygasło? Regeneracja vs. Migracja do nowej platformy

Rozwiązanie problemu z panelami HMI: Regeneracja vs. Migracja Panele HMI są kluczowym elementem sterowania maszynami w przemyśle. Gdy dochodzi do awarii, przestój może kosztować setki tysięcy złotych. W tym artykule przyglądamy się dwóm podejściom – regeneracji istniejących paneli HMI oraz migracji na nowe jednostki – i wyjaśniamy, które rozwiązanie przyniesie największą wartość w zależności od wieku sprzętu, kosztów naprawy oraz wymagań technicznych.

Co zrobić, gdy psuje się panel HMI, a wsparcie producenta wygasło? Regeneracja vs. migracja do nowej platformy

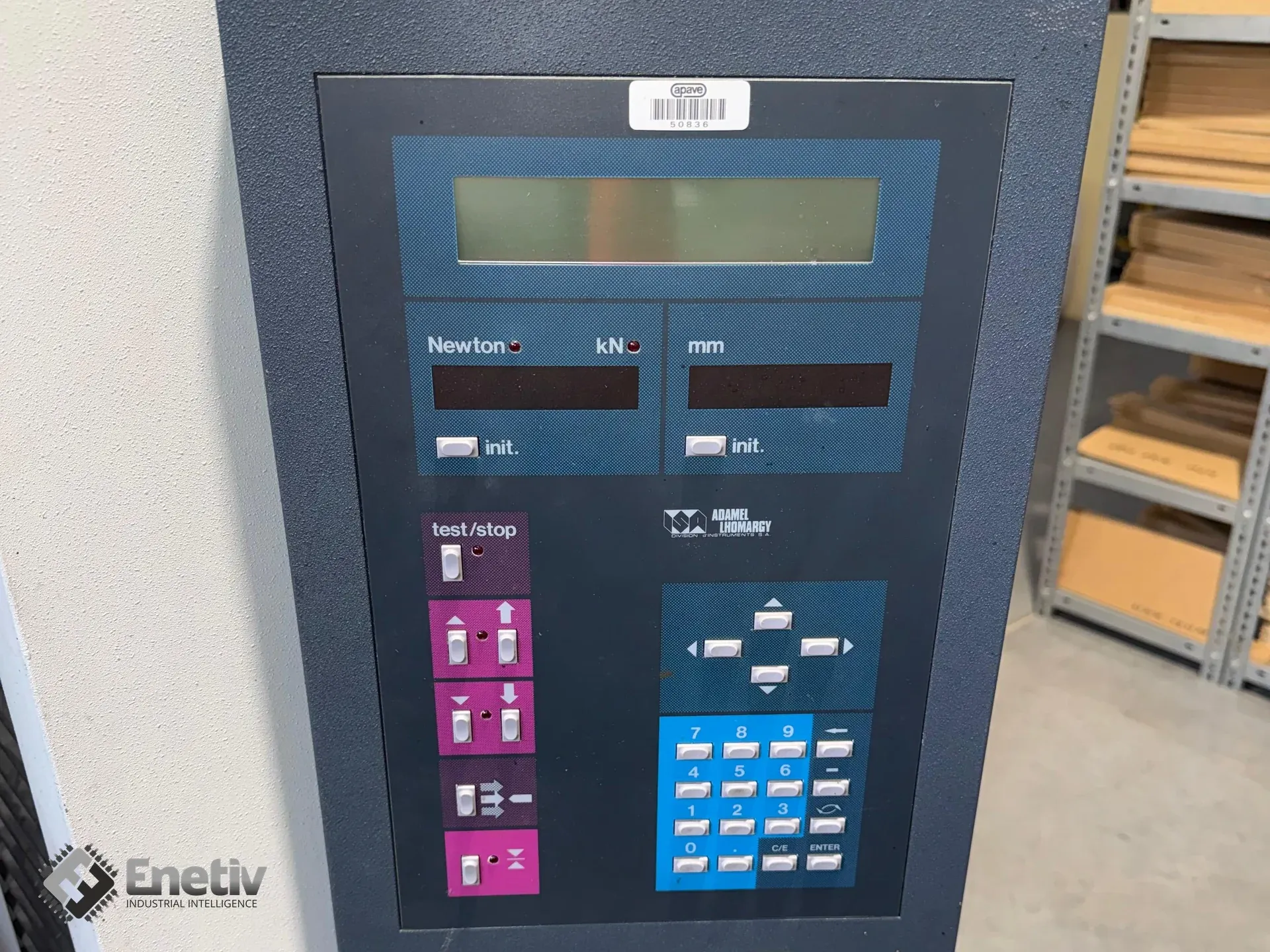

Panel operacyjny HMI (Human-Machine Interface) to krytyczny węzeł komunikacyjny między operatorem a maszyną. Gdy ekran gaśnie lub digitizer przestaje reagować na dotyk, linia produkcyjna może zostać zatrzymana. Diagnostyka błędów z poziomu PLC, obsługa receptur czy wizualizacja procesu stają się niedostępne.

Wiele polskich zakładów przemysłowych wciąż korzysta z maszyn mających 15–20 lat. Elektronika zastosowana w tych urządzeniach często posiada już status „Obsolete” (End of Life), co oznacza ograniczoną dostępność części oraz brak wsparcia producenta.

W przypadku awarii dział utrzymania ruchu staje przed ważnym dylematem: migrować system do nowoczesnego panelu czy regenerować istniejący sprzęt?

Migracja do nowego panelu HMI – ukryte koszty i ryzyka

Zakup nowoczesnego panelu, na przykład z serii Siemens Comfort lub Unified w miejsce starszych paneli Multi Panel, może wydawać się naturalnym krokiem technologicznym. W praktyce sam koszt sprzętu jest jedynie częścią całej inwestycji.

Z czym wiąże się migracja lub retrofit?

Koszty inżynieryjne i oprogramowanie
Migracja może wymagać konwersji lub napisania od nowa aplikacji wizualizacyjnej, na przykład przy przejściu z ProTool lub WinCC flexible do TIA Portal.

Problemy komunikacyjne
Starsze sterowniki PLC często komunikują się poprzez MPI, Profibus DP lub starsze sieci szeregowe. Nowoczesne panele bazują głównie na Profinet i Ethernet, co może wymagać zastosowania dodatkowych bramek komunikacyjnych lub modyfikacji sprzętowej sterownika PLC.

Czas przestoju
Opracowanie nowej aplikacji, testy I/O oraz uruchomienie systemu mogą wyłączyć maszynę z produkcji na kilka dni, a w bardziej złożonych przypadkach nawet na kilka tygodni.

Regeneracja panelu HMI – zasada „Plug & Play”

Dla zakładów nastawionych na minimalizację przestojów i utrzymanie wysokiego OEE regeneracja istniejącego panelu HMI może być rozwiązaniem szybszym i mniej kosztownym niż pełna migracja.

Proces regeneracji polega na naprawie elektroniki na poziomie komponentów. Może obejmować między innymi wymianę zużytego podświetlenia, kondensatorów, digitizera, elementów zasilania lub szkła ochronnego, przy jednoczesnym zachowaniu oryginalnej płyty głównej i konfiguracji urządzenia.

Największa zaleta?
Panel po naprawie może wrócić na maszynę w trybie plug-and-play. Nie ma potrzeby modyfikowania kodu sterownika PLC, odtwarzania aplikacji wizualizacyjnej ani ponownej konfiguracji komunikacji. System zachowuje dotychczasową architekturę i sposób działania.

Alternatywą może być również zakup kompatybilnego urządzenia, nowego lub używanego, na czas regeneracji albo jako docelowego zamiennika.

Najpopularniejsze panele „Obsolete” w przemyśle i ich typowe usterki

Na podstawie najczęściej spotykanych przypadków serwisowych można wskazać rodziny paneli operatorskich, które ze względu na wiek są szczególnie narażone na awarie, a ich naprawa często pozostaje opłacalna.

Producent i rodzina paneli	Status na rynku	Najczęstsze usterki sprzętowe	Możliwość naprawy
Siemens SIMATIC MP277 / OP277 / TP177B	Obsolete / End of Life	Brak reakcji na dotyk, zużycie digitizera, awarie podświetlenia.	W wielu przypadkach możliwa wymiana digitizera, matrycy i elementów podświetlenia.
Allen-Bradley PanelView Plus 700 / 1000 / 1500	End of Life	Błędy bootowania, problemy z pamięcią CompactFlash, uszkodzenia folii klawiatury membranowej.	Możliwa regeneracja wybranych podzespołów oraz wymiana uszkodzonych elementów.
Pro-face AGP3000 Series, np. AGP3300	End of Life	Paski lub zakłócenia obrazu, problemy z zasilaniem, utrata kalibracji dotyku.	Możliwa naprawa sekcji zasilania oraz wymiana wybranych elementów panelu.
Schneider Electric Magelis XBT GT / GK	End of Life	Brak obrazu mimo prawidłowego zasilania, problemy wynikające z wibracji i uszkodzeń połączeń.	W zależności od usterki możliwa naprawa podświetlenia i elektroniki.
Omron NS Series, NS8 / NS10 / NS12	End of Life	Problemy z wyświetlaczem oraz awarie interfejsów komunikacyjnych RS232/422.	Możliwa naprawa komunikacji oraz wymiana uszkodzonych elementów wyświetlacza.

Złote zasady szybkiej diagnostyki HMI dla automatyków i UR

Zanim panel zostanie wysłany do serwisu, warto wykonać podstawową diagnostykę bezpośrednio przy maszynie.

Zasilanie 24 V DC
Użyj multimetru bezpośrednio na zaciskach panelu. Zbyt niskie napięcie może uniemożliwić prawidłowy rozruch urządzenia i powodować objawy podobne do całkowitej awarii.

Test podświetlenia
Jeżeli ekran jest całkowicie ciemny, oświetl go pod kątem mocnym źródłem światła. Jeżeli widoczny jest zarys aplikacji, przycisków lub innych elementów interfejsu, problem może dotyczyć układu podświetlenia, a nie płyty głównej.

Diagnostyka magistrali
Sprawdź diody statusowe komunikacji na panelu HMI oraz sterowniku PLC. W przypadku systemów wykorzystujących magistrale przemysłowe warto zweryfikować również sygnalizację błędów komunikacyjnych.

Inspekcja matrycy i panelu dotykowego
Sprawdź, czy ekran nie posiada głębokich rys, pęknięć lub innych uszkodzeń mechanicznych. Uszkodzona powierzchnia dotykowa może powodować nieprawidłową reakcję urządzenia lub blokować obsługę interfejsu.

Harmonogram prewencyjnego utrzymania ruchu dla ekranów HMI

Zamiast czekać na awarię, warto wdrożyć regularną kontrolę urządzeń.

Obszar kontroli	Częstotliwość	Wymagana czynność	Korzyść dla zakładu
Zrzut pamięci i backup systemu	Raz w roku lub po każdej zmianie	Wykonanie kopii zapasowej konfiguracji i danych panelu.	Możliwość szybkiego odtworzenia systemu na urządzeniu zapasowym lub naprawionym.
Powłoka dotykowa i digitizer	Co kwartał	Czyszczenie odpowiednimi środkami, bez agresywnych rozpuszczalników.	Ograniczenie ryzyka uszkodzeń i nieprawidłowych reakcji ekranu dotykowego.
Porty i komunikacja	Podczas postojów remontowych	Kontrola stanu złączy, mocowania przewodów i ekranowania.	Zmniejszenie ryzyka sporadycznych błędów komunikacyjnych i zakłóceń.

FAQ – najczęstsze pytania inżynierów

Czy regeneracja panelu HMI jest bardziej opłacalna niż migracja?
W przypadku wielu starszych maszyn – tak. Regeneracja pozwala zachować istniejącą architekturę systemu i ograniczyć koszty związane z przygotowaniem nowego oprogramowania oraz rekonfiguracją komunikacji. Ostateczna decyzja powinna jednak zależeć od stanu urządzenia, dostępności części oraz planowanego okresu dalszej eksploatacji maszyny.

Na czym polega naprawa „czarnego ekranu” w HMI?
Jedną z częstych przyczyn jest awaria układu podświetlenia lub elementów odpowiedzialnych za jego zasilanie. W zależności od konstrukcji panelu naprawa może obejmować wymianę uszkodzonych komponentów lub modernizację systemu podświetlenia.

Czy firma Enetiv serwisuje stare panele maszyn CNC i PLC?
Firma Enetiv specjalizuje się w serwisie przemysłowej elektroniki, w tym regeneracji paneli operatorskich, naprawach płyt głównych oraz wymianie digitizerów i innych elementów urządzeń HMI.

Podsumowanie

Status „Obsolete” nie musi oznaczać końca eksploatacji maszyny. Przed rozpoczęciem kosztownego projektu migracyjnego warto sprawdzić, czy problem nie może zostać rozwiązany poprzez profesjonalną naprawę warstwy sprzętowej.

Regeneracja może pozwolić ograniczyć koszty, skrócić czas przestoju i zachować dotychczasową konfigurację systemu.

Masz uszkodzony ekran, problem z pamięcią lub panel, który nie uruchamia się prawidłowo? Skorzystaj z diagnostyki w laboratorium Enetiv. Sprawdź ofertę napraw paneli operatorskich HMI lub dostępność kompatybilnych urządzeń, które mogą pomóc w szybkim przywróceniu maszyny do pracy.
